Cara setting routing menggunakan packet cisco traser

LAPORAN PRAKTIK KKTKJ CARA MENGGUNAKAN PACKET CISCO TRASER

Pengertian =>
Packet Tracer adalah simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer. Program ini dibuat oleh Cisco Systems dan disediakan gratis untuk fakultas, siswa dan alumni yang telah berpartisipasi di Cisco Networking Academy. Tujuan utama Packet Tracer adalah untuk menyediakan alat bagi siswa dan pengajar agar dapat memahami prinsip jaringan komputer dan juga membangun skill di bidang alat-alat jaringan Cisco.

Kegunaan =>
Packet Tracer biasanya digunakan siswa Cisco Networking Academy melalui sertifikasi Cisco Certified Network Associate (CCNA). Dikarenakan batasan pada beberapa fiturnya, software ini digunakan hanya sebagai alat bantu belajar, bukan seabagai pengganti Cisco routers dan switches.

Fungsinya =>
Fungsinya adalah untuk merancang sebuah sistem atau topologi jaringan yang akan di terapkan pada dunia nyata/kerja, karena kalau kita merancang topologi jaringan komputer tanpa bantuan aplikasi seperti ini bisa  membutuhkan biaya yang mahal. Makanya cisco membuat aplikasi seprti ini agar orang dapat belajar tanpa membutuhkan biaya yang mahal.

Alat dan bahan =>1. Pc dalam keadaan yang baik

                               2. Software aplikasi Packet Cisco Traser.

                               3. Pedoman untuk melakukan pembelalajaran

Pendahulu =>1.   Sediakan alat dan bahan untuk melakukan proses pembelajar

                        2.  Siapkan buku panduan agar tidak kebingungan.

Pembahasan=>

1.Pertama kita buka aplikasi cisco yang sudah kita download dan tampilan

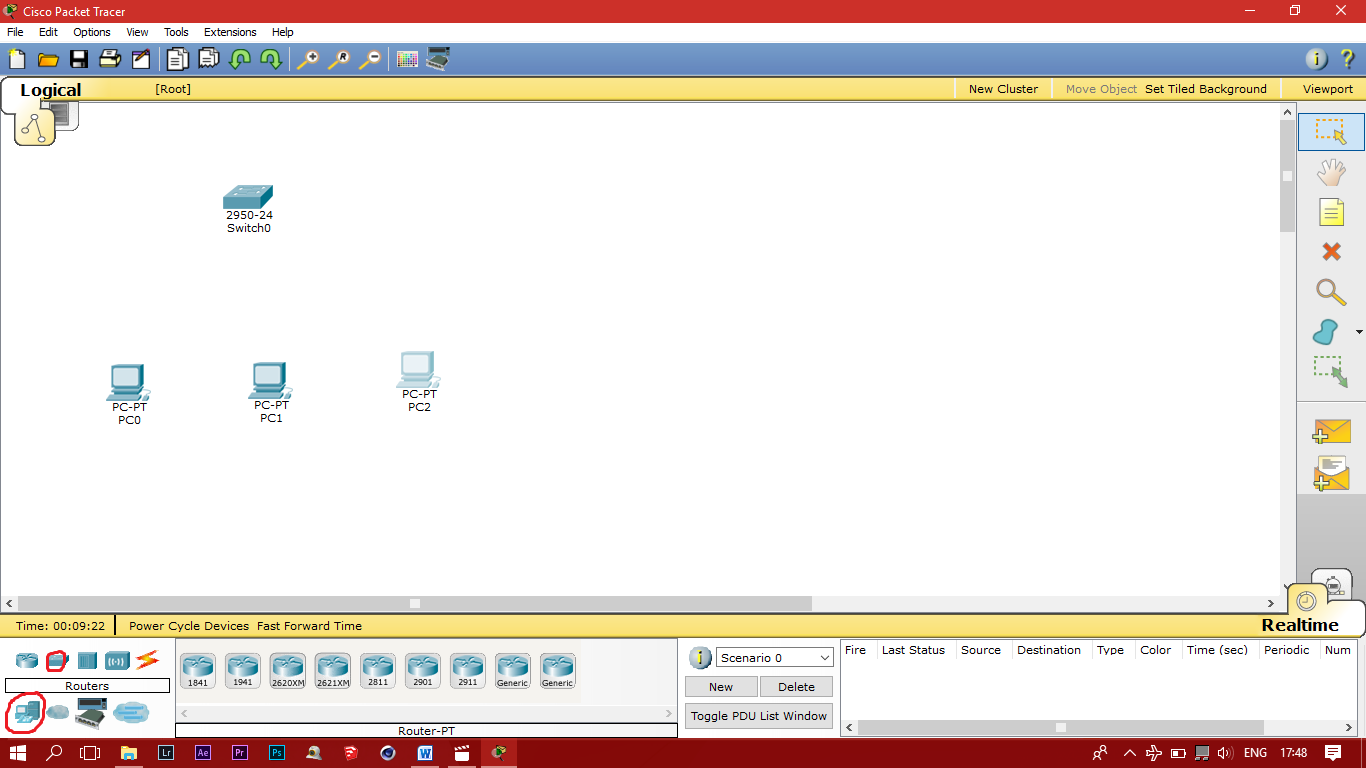

2.. lalu kita operasikan , dan yang pertama kita menggunakan switch dan      perangkat/device   yaitu pc. Dan kita tarik kedalam lembarannya.

3.Setelah itu kita hubungkan switch dan pc menggunakan kabel copper straight through. Dan kita tunggu sampai titiknya berwarna hijau: menandakan kalau bisa menyambung.

4. lalu kita isi ipnya dengan mengklik salah satu Pc –>Desktop-> Ip Configuration

5.setelah itu kita klik Ip configurationnya yaitu : ip address,subnet mask,default gateway.lau kita isi menjadi seperti ini.

Dan ip address seterusnya kita urutkan semisal 192.168.20.11 lalu pc ke 2 :192.168.20.12 dan seperti itu seterusnya. Kemudian kita pilih static supaya Ipnya menjadi tetap /tidak berubah ubah

5.setealah Ipnya di isi semua lalu kita coba dengan mengirim pesan dari pc 0 ke pc 1

Caranya kita klik gambar surat lalu kita tarik ke Pc 0 dan Pc 1 jika berhasil akan muncul  Status Succesfull

6.setelah itu kita menambahkan switch dan device/perangkat yaitu laptop dan kabel yang digunakan dari laptop ke switch masih sama copper straight through dan untuk menyambungkan switch ke switch menggunakan kabel copper cross over

Dan kita isi ipnya laptopnya sama 192.168.20.1 gatewaynya.

7.lau kita coba mengirim pesan dari Pc 0 ke Laptop 0.

8 setalah itu kita tambah switch nya tetapi berbeda gatewaynya : 192.168.30.1 dan ipnya juga sama kita isi dari Pc 0 :192.168.30.11 dan seterusnya sama seperti di gateway sebelumya

9 kita isi Ip address dan gatewaynya:

10.jika sudah terisi semua Ip dan gatewaynya ,lalu kita coba mengirim pesan lagi jika berhasil maka sama seperti sebelumya muncul status Succesfull di bawah.

11. lalu tahap selanjutnya kita  kita tambah router supaya area 1 ke area 2 dapat tersambung, dan router yang digunakan adalh router generic yang sudah di tandai dengan lingkaran merah seperti dibawah.

Kabel yang digunakan untuk menyambungkan router ke switch sama yaitu kabel copper straight through.

12. di dalam router terdapat 2 ethernet yaitu Fast Ethernet 0/ dan Fast Ethernet 1 , lalu kita sambungkan salah satu  dari swicthnya dan menjadi seperti ini:

13. lalu Fast Ethernet 0 kita sambungkan ke gateway :192.168.20.1 dan Fast Ethernet 1 kta sambungkan ke gateway :192.168.30.1 dan hasilnya akan menjadi seperti ini

Kita klik routernya dan kita isi sesuai dengan gatewaynya masing masing swicth yang berbeda area

Jika berhasil maka akan menjadi seperti ini:

14.lalu tahap selanjutnya kita akan mencoba mengirim pesan dari switch yang gatewaynya 192.168.20.1 ke switch gateway 192.168.30.1 dan sebelum itu kita klik bagian bawah dekat tulisan Simulation dan kita edit filternya menjadi ICMP supaya dapat mengePing arus jaringannya

Lalu di ganti filternya menjadi ICMP(only) :

Setelah itu kita klik Auto Capture/Play.lalu jika berhasil maka hasil akan seperti dibawah:

Setelah itu kita klik Auto Capture/Play.lalu jika berhasil maka hasil akan seperti dibawah:

SEKIAN TERIMAKASIH

Ini adalah contoh dari Topologi jaringan yang ada di sekolah kami yang telah di rancang di packet cicco traser  terdapat 2 lab yang berbeda dan ip gateway yang berbeda pula

·         Lab barat dan lab timur
